Technische Dachpläne

Dach‑ und Stringpläne direkt aus einem PV‑Projektdesign erstellen ohne den Eturnity Expert zu verlassen.
Genehmigungsfertige Dokumente. Behördenanforderungen mit Legenden, Beschriftungen, Farbcodierungen und Anmerkungen erfüllen.
Installationspakete. Klare Dach‑ und String‑Pläne für Montageteams, inklusive Strings, Spannungsangaben und Notizen.
Keine CAD‑Nachzeichnungen. Ein Workflow mit Klick‑Aktualisierungen bei Layout‑Änderungen. Weniger externe Tool‑Kosten.
Kostenlos testen

Technische Pläne für PV‑Installateure

Die neue PV‑Planungsfunktion ist ein integriertes Tool, das technische Dach‑ und String‑Pläne aus bestehenden PV‑Designs generiert. Kein Export. Keine erneute Dateneingabe. Kein manuelles Nachzeichnen. Es nutzt die Projektdaten direkt aus dem Expert, um standardisierte Dokumente zu erstellen, die bereit für Behörden und Installateure sind.

1. Standardisierte Dachpläne

Wandel dein PV‑Layout in präzise Dachpläne mit passenden Maßen, Anmerkungen, Legenden und Titelblock um. Vollständig standardisiert nach Angebotsunterzeichnung.

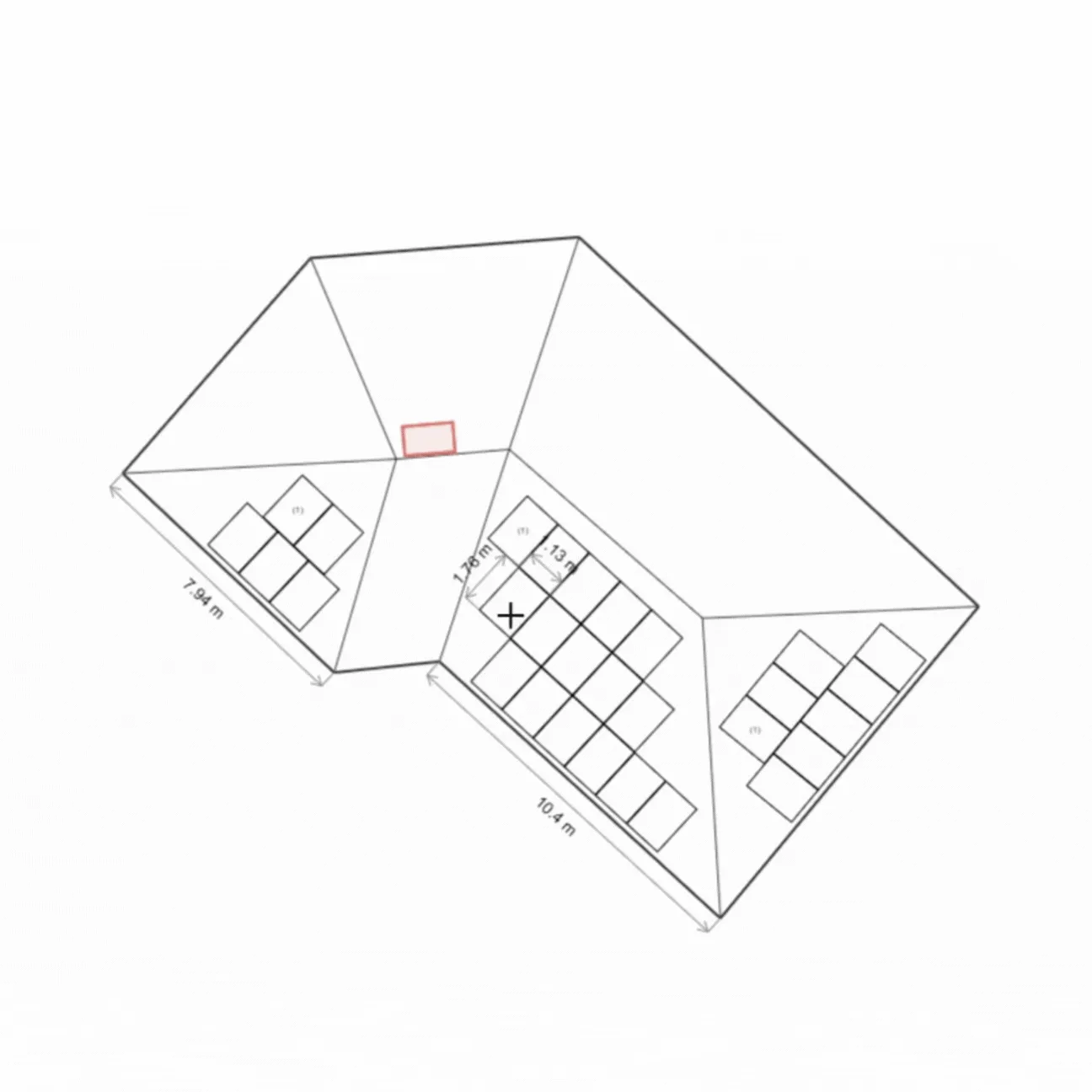

Ein bemaßter Dachplan als Strichzeichnung mit Modulen auf drei Dachflächen

2. Passende Stringpläne

Visualisiere deine Strings, Beschriftungen und Wechselrichteranschlüsse mit klaren Legenden und Anmerkungen für Genehmigungen und Installation. Die Leerlaufspannungen werden automatisch auf String‑Ebene berechnet und eingefügt, ideal für eine effiziente Inbetriebnahme.

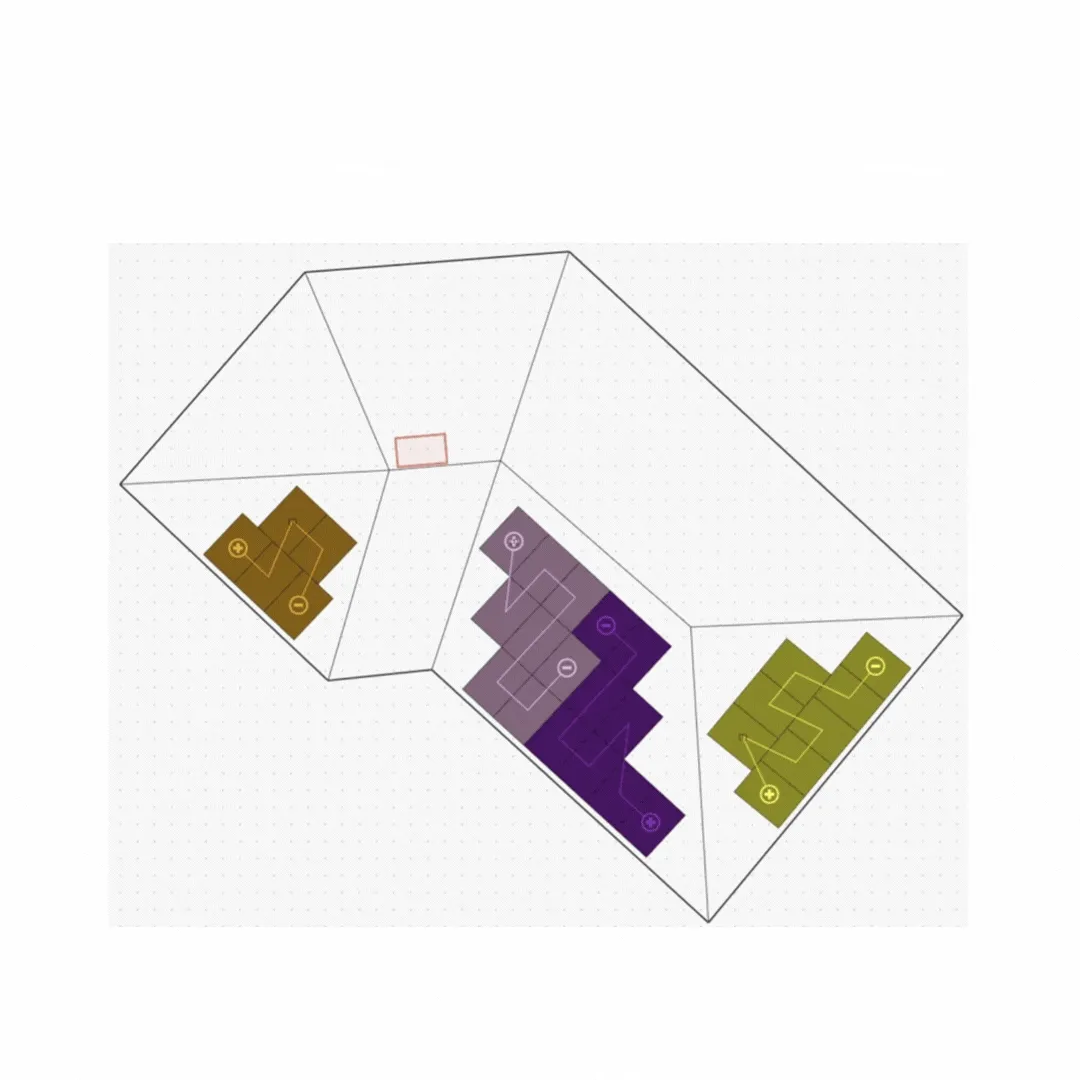

Ein Strangplan: die Module auf drei Dachflächen sind nach Strang farbig markiert und verkabelt

3. Fertige Dokumentationspakete

Exportiere alle Dach‑ und String‑Pläne als strukturierte PDFs für Installateure. Verwende konsistente, voreingestellte Formate und vermeide somit externe CAD‑Tools.

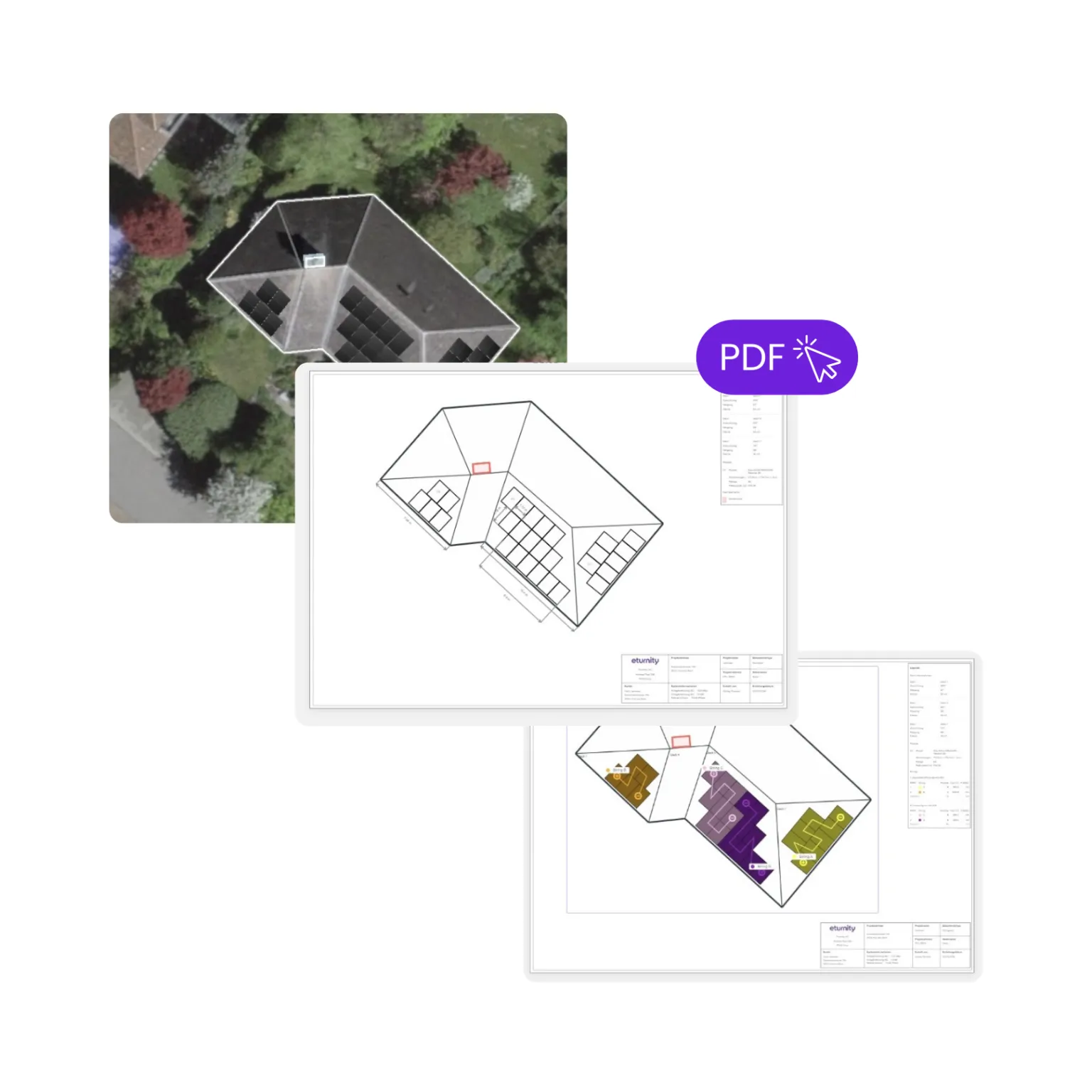

Ein Luftbild des Hauses und zwei fertige Planblätter als PDF: Dachplan und Strangplan

Alles mit dabei

Konfigurierbare Legenden

Spalten, Farben und Sichtbarkeit steuern. Inklusive Module, Strings, Hindernisse und Anmerkungen. Füge die Leerlaufspannung und Leistung in der Legende hinzu.

Automatische Projektaktualisierungen

Aktualisiere deinen technischen Dach‑ und String‑Plan sofort per Klick, wenn sich das PV‑Design ändert.

Automatisch ausgefüllter Titelblock

Firmen‑, Projekt‑ und Systeminformationen werden automatisch ausgefüllt.

Mehrseitige Verwaltung

Füge hinzu, dupliziere, benennen um oder entfernen mehrere Seiten. Als Übersichts‑ oder Detailansichten.

Erstellung technischer Dachpläne

Bemaßungen hinzufügen, Hindernisse und Bereiche markieren und Dachnamen ergänzen.

Visualisierung der String‑Pläne

Inklusive Beschriftungen, Wechselrichterverbindungen und automatisch berechneten Leerlaufspannungen.

PDF‑Export

A4, A3, A2 oder benutzerdefinierte Formate. Vorschau, Drucken und Download.

Benefits

ZEIT SPAREN BEI JEDEM PROJEKT
Manuelle CAD‑Nachzeichnungen und wiederholte Formatierungen vermeiden.
FEHLER REDUZIEREN MIT PRÄZISEN PROJEKTDATEN
Pläne bleiben mit deinem Dachlayout und der Stringplanung abgeglichen.
SCHNELLE AKTUALISIERUNGEN BEI LAYOUT‑ÄNDERUNGEN
Warnungen bei veralteten Daten und Ein‑Klick‑Aktualisierung halten Dokumente aktuell.
STANDARDISIERTE DACH‑ UND STRING‑LAYOUTS
Konsistente Legenden, Beschriftungen und Titelblöcke in allen Dokumenten.
NIEDRIGERE EXTERNE CAD‑KOSTEN
Erstellung von Plänen direkt im Expert und externe CAD‑Lizenzen reduzieren.
DOKUMENTATION SICHER EINREICHEN
Präzise, klare Pläne für Behörden und Montageteams reduzieren Rückfragen und Probleme auf der Baustelle.
